Szia! A Dry Resin Transformers beszállítójaként saját bőrömön tapasztaltam, hogy a terhelési jellemzők milyen nagy hatással lehetnek ezekre a transzformátorokra. Ebben a blogban azt fogom lebontani, hogy melyek a terhelési jellemzők, és hogyan hatnak ezek a szárazgyanta transzformátorokra.
A terhelési jellemzők megértése
Először is beszéljünk arról, hogy mit jelentenek a terhelési jellemzők. A terhelés alapvetően az az elektromos berendezés, amely a transzformátortól fogyaszt áramot. A terhelési jellemzők a terhelés viselkedési módjára utalnak az energiaigény, az áram és a feszültség időbeli követelményei tekintetében.
Különféle típusú terhelések léteznek, és mindegyiknek megvannak a saját egyedi jellemzői. Például rezisztív terheléseink vannak, például fűtőtestek és izzólámpák. Ezeknek a terheléseknek viszonylag egyszerű kapcsolatuk van a feszültség és az áram között – követik az Ohm törvényét. Az ellenállásos terhelésen áthaladó áram egyenesen arányos a rákapcsolt feszültséggel.
Aztán vannak induktív terhelések, például maguk a motorok és transzformátorok. Az induktív terhelések mágneses mezőt hoznak létre, amikor áram folyik rajtuk. Ez a mágneses mező energiát tárol, és az áramerősséget lemarad a feszültségtől. Ez a teljesítménytényezőként ismert késés jelentős hatással lehet a szárazgyanta transzformátor teljesítményére.
A kapacitív terhelés egy másik típus. Az energiát elektromos térben tárolják, és az áramot vezetik a feszültséghez. A kapacitív terhelések kevésbé gyakoriak a tipikus elektromos rendszerekben, de bizonyos alkalmazásokban, például teljesítménytényező-korrekciós kondenzátorokban mégis megtalálhatók.
Hatás a transzformátor hatékonyságára
A terhelési jellemzők által befolyásolt egyik legfontosabb szempont a szárazgyanta transzformátor hatékonysága. A hatásfok a kimenő teljesítmény és a bemeneti teljesítmény aránya, és azt méri, hogy a transzformátor milyen jól alakítja át az elektromos energiát.
Az ellenállásos terhelések általában a leghatékonyabbak a transzformátorok esetében. Mivel teljesítménytényezőjük 1 (az áram és a feszültség fázisban van), a transzformátor minimális veszteséggel tud energiát továbbítani. A transzformátor veszteségei főként a tekercsek ellenállásából (rézveszteségek) és a mágneses magból (vasveszteségek) származnak. Rezisztív terhelés esetén az áram állandó és kiszámítható, így a transzformátor optimális hatásfokkal tud működni.
Másrészt az alacsony teljesítménytényezővel rendelkező induktív terhelések problémákat okozhatnak. Ha az áramerősség elmarad a feszültségtől, a transzformátornak több látszólagos teljesítményt kell kezelnie (a valós teljesítmény és a meddő teljesítmény kombinációja), mint a terhelésre leadott tényleges hasznos teljesítmény. Ez azt jelenti, hogy a transzformátort nagyobbra kell méretezni a megnövekedett áram kezelésére, ami nagyobb rézveszteséghez vezethet. A nagyobb veszteségek nemcsak energiát pazarolnak, hanem több hőt is termelnek, ami csökkentheti a transzformátor élettartamát.
A kapacitív terhelések, ha nem megfelelően kezelik, szintén problémákat okozhatnak. Egy vezető teljesítménytényező túlfeszültséghez vezethet a transzformátorban és az elektromos rendszerben. Ez a túlfeszültség károsíthatja a transzformátor tekercseinek szigetelését és a rendszerhez csatlakoztatott egyéb elektromos berendezéseket.
Hőteljesítmény
A terhelési jellemzők szintén nagy hatással vannak a száraz gyanta transzformátor hőteljesítményére. A hő a transzformátorok ellensége, és a túlzott hő a szigetelés meghibásodását okozhatja, és végül a transzformátor meghibásodásához vezethet.
Az ellenállásos terhelések viszonylag állandó hőmennyiséget termelnek a transzformátorban. A hő főként a tekercsekben lévő réz- és a magban lévő vasveszteségekből adódik. Mivel az áram stabil, a hőtermelés is stabil, és a transzformátor hűtőrendszere könnyen elvezeti a hőt.
Az induktív terhelések azonban ingadozást okozhatnak az áramerősségben és ezáltal a hőtermelésben. Az induktív terhelésekhez kapcsolódó meddőteljesítmény további melegítést okozhat a transzformátorban. Ezen túlmenően, ha a terhelés gyakran indul és leáll, mint egy motor, az hirtelen áramcsúcsokat okozhat, ami gyors hőmérséklet-változásokhoz vezet a transzformátorban. Ezek a hőciklusos hatások idővel gyengíthetik a szigetelést.
A kapacitív terhelések is befolyásolhatják a hőteljesítményt. Mint korábban említettük, a kapacitív terhelések túlfeszültséget okozhatnak, ami növelheti a transzformátormag vasveszteségét és több hőt termelhet.
Feszültségszabályozás
A feszültségszabályozás egy másik döntő tényező, amelyet a terhelési jellemzők befolyásolnak. A feszültségszabályozás a transzformátor azon képességére vonatkozik, hogy állandó kimeneti feszültséget tartson fenn különböző terhelési feltételek mellett.
Az ellenállási terhelést a transzformátor viszonylag könnyen szabályozza. Mivel a feszültség és az áram közötti kapcsolat lineáris, a transzformátor viszonylag könnyen be tudja állítani a kimeneti feszültségét a terhelési áram alapján.
Az induktív terhelések lemaradt teljesítménytényezőjükkel a transzformátor kimeneti feszültségének csökkenését okozhatják. A terhelőáram növekedésével a transzformátor tekercseken az ellenállás és reaktancia miatti feszültségesés jelentősebbé válik. Ez alacsonyabb feszültséget eredményezhet a terhelés végén, ami befolyásolhatja a terhelésre csatlakoztatott elektromos berendezés teljesítményét.
A kapacitív terhelések viszont a kimeneti feszültség növekedését okozhatják. A vezető teljesítménytényező a feszültség emelkedését okozhatja, különösen, ha nagy a terhelés. Ez a túlfeszültség veszélyes lehet az elektromos berendezésre és magára a transzformátorra.
Száraz gyanta transzformátorok méretezése és kiválasztása
A szárazgyanta transzformátor méretezésénél és kiválasztásánál a terhelési jellemzők létfontosságú szerepet játszanak. Szállítóként mindig megkérdezem ügyfeleimet arról, hogy milyen típusú terheléseket fognak a transzformátorhoz csatlakoztatni.
Ellenállásos terhelések esetén a transzformátor méretezése viszonylag egyszerű. Egyszerűen ki kell számítania a terhelés teljes teljesítményigényét, és olyan transzformátort kell választania, amelynek névleges kapacitása valamivel nagyobb, mint a számított terhelés.
Az induktív terheléseknél figyelembe kell venni a teljesítménytényezőt. Előfordulhat, hogy a transzformátort nagyobbra kell méreteznie a látszólagos teljesítmény kezelésére. Ezenkívül érdemes megfontolni teljesítménytényező-korrekciós kondenzátorok használatát a teljesítménytényező javítása és a transzformátor feszültségének csökkentése érdekében.
A kapacitív terheléseknél óvatosnak kell lennie a túlfeszültség problémájával. Előfordulhat, hogy magasabb névleges feszültségű transzformátort kell választania, vagy feszültségszabályozó eszközöket kell használnia, hogy a kimeneti feszültséget az elfogadható tartományon belül tartsa.
Termékpalettánk

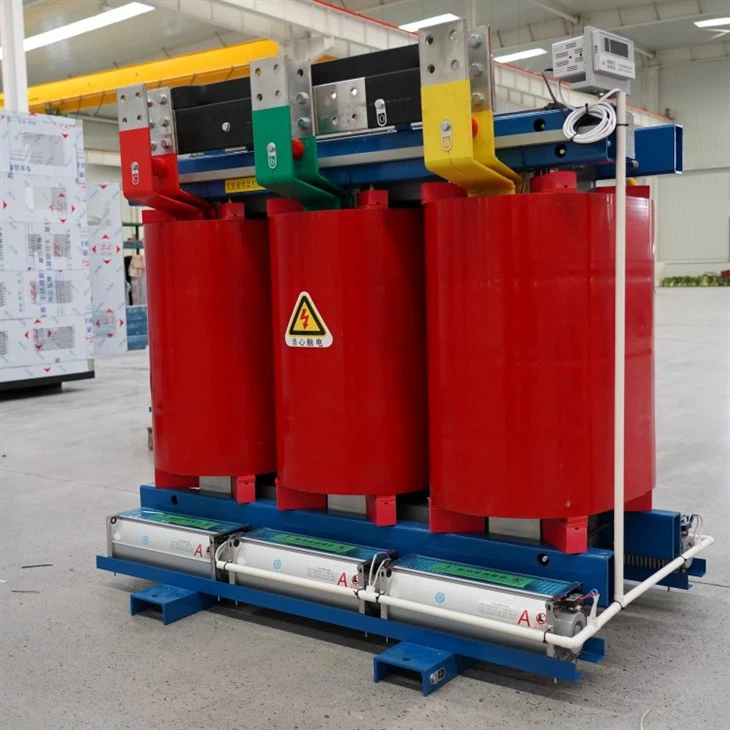

Cégünknél a szárazgyanta transzformátorok széles választékát kínáljuk a különböző terhelési követelményeknek megfelelően. megvanSzáraz típusú Step Up transzformátoramelyek növelhetik a feszültségszintet olyan alkalmazásoknál, ahol nagyobb feszültségre van szükség. A miénkÖntöttgyanta elosztó transzformátorkülönböző elektromos rendszerek hatékony áramelosztására tervezték. És nekünk is vanSzáraz típusú Step Down transzformátoralacsonyabb feszültséget igénylő berendezések feszültségszintjének csökkentésére.
Következtetés
Összefoglalva, a terhelési jellemzők nagymértékben befolyásolják a száraz gyanta transzformátorok teljesítményét, hatékonyságát, hőteljesítményét, feszültségszabályozását és méretezését. Beszállítóként a mi felelősségünk, hogy megértsük ügyfeleink terhelési igényeit, és biztosítsuk számukra a megfelelő transzformátor-megoldást.
Ha szárazgyanta transzformátort szeretne vásárolni, és segítségre van szüksége a terhelésnek megfelelő transzformátor kiválasztásában, ne habozzon, lépjen kapcsolatba velünk. Azért vagyunk itt, hogy segítsünk Önnek az elektromos rendszerének legjobb választásában. Vegye fel velünk a kapcsolatot még ma a beszerzési megbeszélés megkezdéséhez!
Hivatkozások
- Elektromos energiarendszerek, Turan Gonen
- Transformers: elmélet, tervezés és alkalmazás, John J. McPartland
